Awọn mẹta akọkọorisi ti fe igbáti eroni o wa extrusion fe molding (EBM), abẹrẹ fe molding (IBM), ati abẹrẹ stretch fe molding (ISBM). EBM bo ibiti o tobi julọ - lati awọn igo kekere si awọn tanki 2000-lita - ati pin si awọn ẹrọ ti nlọ lọwọ fun awọn ẹya kekere ati awọn ẹrọ ikojọpọ fun awọn nla. IBM ṣe awọn igo kekere pẹlu awọn ọrun kongẹ. ISBM ṣe awọn igo PET ko o. Ọja rẹ pinnu iru. Wa ninu tabili ni isalẹ.
Gbogbo ṣofo ṣiṣu ọja ba wa ni pipa ọkan ninu awọn mẹta ẹrọ idile. Mu eyi ti o tọ, ati laini rẹ n ṣiṣẹ ni titẹ si apakan fun awọn ọdun. Yan eyi ti ko tọ, ko si si eto ti yoo gba ọ la.
Awọn olura nigbagbogbo de ọdọ wa lẹhin awọn ọsẹ ti iwadii iruju. Pupọ awọn nkan ṣe atokọ awọn oriṣi mẹta, ṣapejuwe ọkọọkan ni awọn gbolohun ọrọ meji, ati da duro. Ko si ẹnikan ti o ṣalaye awọn iru-ipin - ati fun awọn apoti nla, iru-iru jẹ ipinnu gidi.
Itọsọna yii ṣe atunṣe iyẹn. A kọ extrusion fe igbáti ero, ki a mọ pe ebi lati inu. Fun awọn iru meji miiran, a sọ fun ọ ohun ti wọn ṣe daradara ati igba wo ni ibomiiran - pẹlu kuro lọdọ wa.
Awọn oriṣi akọkọ mẹta ni wiwo
| EBM | IBM | ISBM | |
|---|---|---|---|
| Bawo ni o ṣe n ṣiṣẹ | Extrudes a tube (parison), inflates o ni a m | Abẹrẹ kan preform, ki o si fẹ o | Abẹrẹ PET preform, na ati ki o fẹ o |
| Iwọn iwọn | Widest - awọn igo kekere si awọn tanki 2000 L | Kekere - deede labẹ 1 L | Kekere si aarin - omi ati awọn igo ohun mimu |
| Agbara Ibuwọlu | Awọn ẹya nla, awọn imudani, awọn ogiri-pupọ pupọ | Awọn ọrun kongẹ, ko si ajeku gige | Ko o, lagbara, ina PET igo |
| Awọn ohun elo aṣoju | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Aṣoju awọn ọja | Awọn agolo Jerry, awọn ilu, awọn tanki IBC, awọn tanki epo, awọn nkan isere | Awọn igo oogun, awọn ohun ikunra, awọn droppers | Omi, omi onisuga, oje, awọn igo epo ti o jẹun |
Iṣatunṣe fifun extrusion (EBM)
Ẹ̀rọ títẹ́ ẹ̀rọ tí ń yọ́ títẹ̀ jáde máa ń yo rọ́ọ̀kì, ó sì máa ń tì í lọ síbi kúlẹ̀kúlẹ̀ bí tube ṣófo kan tí wọ́n ń pè ní parison, lẹ́yìn náà, ó ti èèmọ̀ kan yí tube náà ká, á sì máa fi afẹ́fẹ́ fọ́ ọn. Ṣiṣu naa gba apẹrẹ apẹrẹ, tutu, o si jade.
EBM bo awọn ọja diẹ sii ju awọn iru meji miiran ni idapo. O n kapa (iru-itumọ ti ni awọn agolo jerry), Odi-Layer pupọ, ati awọn titobi ko si ilana miiran ti o de. O tun nṣiṣẹ ohun elo ti ko gbowolori ti awọn mẹta fun awọn ẹya afiwera.
Idile naa pin si awọn ẹka meji, ati pe eyi pin awọn ọran diẹ sii ju ọpọlọpọ awọn oluraja mọ. A ṣe afiwe wọn ni ijinle ninu waakojo vs lemọlemọfún guide— Eyi ni ẹya kukuru.
Lemọlemọfún extrusion ero
Awọn ẹrọ ti ntẹsiwaju n gbe parison naa jade laiduro, ati pe awọn ohun elo ti n gbe wọle lati mu. Wọn tayọ ni awọn apoti kekere ni awọn iwọn giga - awọn igo, iṣakojọpọ kemikali ojoojumọ, awọn agolo jerry to to 15 liters.
Meji kọ wa ni ibiti o wa. Awọn ẹrọ gbigbe mimu mu 2-15 L pẹlu didi lati 40 si 165 kN. Awọn ẹrọ ti a tẹ-apa fi iyara kun ati 1-6 Layer àjọ-extrusion fun awọn ẹya 5-30 L. Kiri lori awọnlemọlemọfún ẹrọ ibitifun kikun tito sile.
Accumulator (ori ipamọ) awọn ẹrọ
Awọn ẹrọ ikojọpọ gba idiyele ni kikun ti yo ni silinda ibi-itọju, lẹhinna tan ina ni ibọn iyara kan. Iyara yẹn n ṣe parison nla ṣaaju ki agbara walẹ to na ki o si tinrin rẹ. Awọn ẹya nla ko ni ipa ọna miiran.

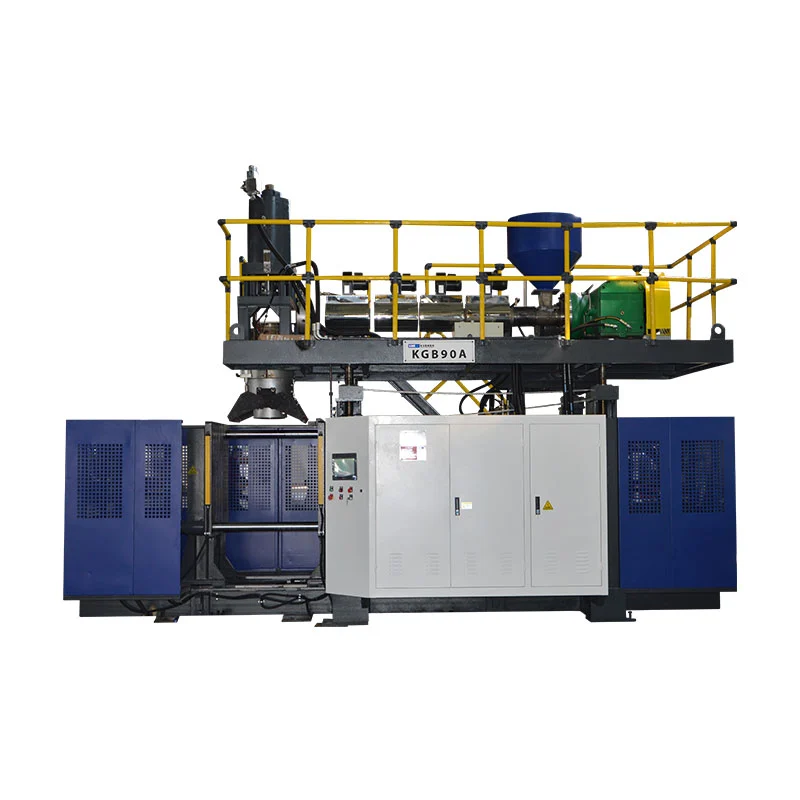

Awọn nọmba gidi ṣe afihan iwọn. TiwaKGB80Amu ki 30 L ilu pẹlu 215 kN ti clamping ati ki o kan 5 L accumulator. Awọn mẹta-silindaKGS1000L-IBCmu ki 1000 L IBC tanki pẹlu 1000 kN ti clamping ati ibeji 100 mm skru. Awọnakojo ibiti ogbepokini ni awọn apoti 2000 L ati 1800 kN.
Iṣatunṣe fifun abẹrẹ (IBM)
Ẹrọ fifọ abẹrẹ ṣiṣẹ ni awọn igbesẹ meji lori ẹrọ kan. Ni akọkọ, o ṣe abẹrẹ-ti o ṣe apẹrẹ ti o lagbara pẹlu ọrun ti o pari. Lẹhinna o gbe preform ti o gbona lọ si ibudo fifun ati ki o fa si ara.
Awọn payoff ni konge. Ọrun wa jade ni abẹrẹ-abẹrẹ, nitorinaa awọn okun ati awọn oju-itumọ lilẹ kọlu awọn iwọn deede ni gbogbo ibọn. IBM tun ṣe agbejade ajẹkù fun pọ, nitori ko si ohun ti o ge.
Iṣowo-pipa jẹ iwọn. IBM baamu awọn apoti kekere, deede labẹ lita kan - awọn igo egbogi, awọn pọn ohun ikunra, awọn igo dropper. Fun ohunkohun pẹlu mimu tabi iwọn didun gidi, EBM gba. Kinggle fojusi lori EBM; ti ọja rẹ ba jẹ igo elegbogi 100 milimita, alamọja IBM ṣe iranṣẹ fun ọ dara julọ, ati pe a yoo sọ bẹ.
Iṣatunṣe fifun na isan abẹrẹ (ISBM)
Ẹrọ mimu fifọ abẹrẹ kan n ṣe awọn igo PET ti o han gbangba ti o mu lati. O gbona fọọmu PET kan, o na gigun ni gigun pẹlu ọpa kan, o si fẹ jade ni ita ni akoko kanna. Ina-itọnisọna meji yẹn ṣe deede awọn ẹwọn polima.
Titete ni idan. O yoo fun PET awọn oniwe-gilasi-bi wípé, awọn oniwe-agbara, ati awọn oniwe-ina àdánù - a omi onisuga igo ye pressurized carbonation ni kan diẹ mejila giramu.
ISBM nṣiṣẹ ni awọn iṣeto meji. Awọn ẹrọ ipele-ẹyọkan ṣe apẹrẹ ati fifun preform ninu ẹrọ kan, eyiti o baamu awọn ṣiṣe kekere ati awọn apẹrẹ aṣa. Awọn laini ipele-meji ra tabi m awọn apẹrẹ lọtọ ati fẹ wọn ni iyara giga - boṣewa fun iṣelọpọ ohun mimu pupọ. Iṣẹ ohun mimu PET n gbe nibi, kii ṣe ni EBM.
Iru ẹrọ wo ni o ṣe ọja rẹ?
Awọn oluka de pẹlu ọja kan, kii ṣe ilana kan. Nitorina yi tabili pada. Wa ọja rẹ ni apa osi, ki o ka iru ẹrọ rẹ ni apa ọtun.
| Ọja rẹ | Iru ẹrọ | Kí nìdí |
|---|---|---|
| PET omi / onisuga igo | ISBM | Na n fun PET wípé ati agbara |
| Igo oogun, idẹ ohun ikunra | IBM | Gangan ọrun, ko si gige alokuirin |
| Detergent / shampulu igo | EBM - lemọlemọfún | Awọn iyipo iyara, awọn mimu, awọn awọ, awọn ila wiwo |
| Jerry can (1–15 L) | EBM - lemọlemọfún | Awọn imudani ti a ṣe sinu, iṣelọpọ giga |
| Ìlù kẹ́míkà (30–250 L) | EBM - ikojọpọ | Eru parison nilo shot ti o fipamọ |
| IBC ojò (1000 L) | EBM - accumulator, 3-silinda | Ọna nikan si parison nla yii |
| Oko idana ọkọ ayọkẹlẹ | EBM — accumulator, olona-Layer | Odi-Layer Mefa ohun amorindun idana oru |
| Omi omi, Kayak, idena opopona | EBM - ikojọpọ | Wo wafe vs iyipo igbátilafiwe |
Orita kan diẹ sii joko ni oke ti gbogbo eyi. Ti apakan rẹ ba le ni iduroṣinṣin dipo ṣofo, ka wafe igbáti vs abẹrẹ igbátiitọsọna akọkọ.
Ifẹ si riro nipa iru
Iru ẹrọ ṣeto apẹrẹ ti idoko-owo rẹ, kii ṣe ilana nikan. Awọn alakoso rira yẹ ki o ṣe iwọn awọn ifosiwewe mẹrin ṣaaju ki o to beere fun agbasọ kan lati ọdọ olupese ẹrọ mimu eyikeyi.
Ilana idiyele.Laarin EBM, awọn irẹjẹ idiyele pẹlu iwọn eiyan, ipa dimole, kika ibudo, ati kika Layer. Ẹrọ igo kan ati laini IBC yatọ nipasẹ aṣẹ titobi. Ko si olutaja olotitọ sọ idiyele kan ṣaaju wiwo apakan rẹ - idiyele da lori awoṣe ẹrọ ati awọn ibeere iṣelọpọ.
Lilo agbara.Awọn iwọn agbara pẹlu iwọn ẹrọ. Katalogi wa ṣe atokọ awọn iwọn gidi: 12–18 kW lori ẹrọ 2 L, 27–37 kW lori 30 L KGB80A, 110–150 kW lori laini IBC. Beere gbogbo olupese fun nọmba kanna, lẹhinna ṣe afiwe agbara fun apakan ti o pari, kii ṣe fun wakati kan.
Akoko asiwaju ati lẹhin-tita.Awọn ẹrọ aṣa ti o tobi gba to gun lati kọ ju awọn ẹrọ igo boṣewa lọ. Beere ẹniti o fi ẹrọ naa sori ẹrọ, ẹniti o kọ awọn oniṣẹ rẹ, ati bi o ṣe yara awọn ohun elo apoju ọkọ si orilẹ-ede rẹ. Ẹrọ laisi atilẹyin jẹ iṣoro iwaju pẹlu apẹrẹ orukọ kan.
Ijinle olupese.Beere iye awọn onimọ-ẹrọ ti olupese n gbaṣẹ ati iru awọn ami paati paati joko ninu ẹrọ naa. Kinggle kọ pẹlu Mitsubishi PLCs, MOOG servo Iṣakoso, ati OMRON ati Schneider itanna, ati awọn akojọ ti wọn ni gbangba. Olupese ti o tọju iwe paati ni idi kan.
Awọn aṣiṣe mẹta ti awọn olura akoko akọkọ ṣe
Yiyan iru nipasẹ idiyele dipo ọja.Ẹrọ ti o din owo ti iru ti ko tọ jẹ ki awọn ẹya ti o le ta odo. Tii oriṣi akọkọ. Idunadura owo keji.
Fojusi iru-ipin EBM."Ẹrọ extrusion" kii ṣe sipesifikesonu. Ẹrọ ti o tẹsiwaju ko le ṣe agbekalẹ ilu 60 L, ati ikojọpọ ti o tobi ju n sọ agbara nu lori awọn igo. Tiwamarun-igbese aṣayan guiderin mathimatiki iwọn.
Foju ibaraẹnisọrọ abawọn.Iru kọọkan kuna ni ọna tirẹ, ati pe ẹrọ pato pinnu iye igba. Undersized clamping Ọdọọdún ni filasi lori gbogbo shot. Ka itọsọna laasigbotitusita awọn abawọn wa ṣaaju ki o to fowo si, ati beere lọwọ olupese rẹ bawo ni ẹrọ ṣe ṣe idiwọ ikuna kọọkan.
Awọn ibeere ti a beere nigbagbogbo
Kini awọn oriṣi akọkọ ti awọn ẹrọ mimu fifọ?
Awọn oriṣi akọkọ mẹta ti awọn ẹrọ imudọgba fifun ni fifin ifunpa extrusion (EBM), mimu abẹrẹ fifun (IBM), ati mimu fifun fifun abẹrẹ (ISBM). EBM bo ibiti ọja ti o gbooro julọ ati pin si awọn ẹrọ lilọsiwaju fun awọn apoti kekere ati awọn ẹrọ ikojọpọ fun awọn ẹya nla bi awọn ilu ati awọn tanki IBC. IBM ṣe awọn igo kekere pẹlu awọn ọrun kongẹ. ISBM ṣe awọn igo PET ko o.
Kini iyato laarin extrusion ati abẹrẹ fe igbáti?
Extrusion fe igbáti fọọmu kan ṣofo tube ti didà ṣiṣu, ki o si inflates o inu kan m. Ṣiṣe abẹrẹ fifun ni akọkọ abẹrẹ-mimọ apẹrẹ ti o lagbara pẹlu ọrun ti o pari, lẹhinna fẹ preform sinu apẹrẹ ikẹhin rẹ. EBM n kapa iwọn titobi julọ, lati awọn igo si awọn tanki 2000-lita. IBM baamu awọn igo kekere ti o nilo awọn iwọn ọrun gangan, gẹgẹbi awọn apoti elegbogi.
Iru ẹrọ mimu fifọ wo ni o dara julọ fun awọn apoti nla bi awọn ilu ati awọn tanki IBC?
Accumulator (ori ipamọ) extrusion fe igbáti ero ṣe awọn apoti nla. Awọn accumulator tọjú kan ni kikun idiyele ti yo, ki o si ina ti o jade sare - ṣaaju ki awọn eru parison na ati ki o tinrin labẹ awọn oniwe-ara àdánù. Iwọn ikojọpọ Kinggle n ṣiṣẹ lati awọn ẹrọ 20-lita si awọn eto silinda mẹta fun awọn tanki IBC 1000-lita ati awọn apoti 2000-lita.
Iru ẹrọ mimu fifọ wo ni o ṣe awọn igo omi PET?
Awọn ẹrọ imudọgba fifun fifun abẹrẹ (ISBM) ṣe omi PET ko o ati awọn igo ohun mimu. Awọn ilana na kan kikan preform gigun nigba ti fifun o, eyi ti o aligns awọn polima ati ki o fun PET awọn oniwe-wípé ati agbara. ISBM-ipele meji, nibiti a ti ṣe awọn preforms lọtọ ati fifun nigbamii, jẹ gaba lori iṣelọpọ ohun mimu iwọn didun giga.
Kini idiyele ẹrọ mimu fifọ?
Iye owo da lori iru ẹrọ ati sipesifikesonu. Laarin fifin fifun extrusion, awọn irẹjẹ idiyele pẹlu iwọn eiyan, ipa dimole, kika ibudo, kika Layer, ati adaṣe ni ayika ẹrọ naa. Ẹrọ igo kekere kan ati laini 1000-lita IBC yatọ nipasẹ aṣẹ titobi. Ọna ti o yara ju lọ si nọmba gidi jẹ asọye asọye ti o da lori iwọn ti apakan rẹ, ohun elo, sisanra ogiri, ati abajade ibi-afẹde.
Mọ ọja rẹ, ko ni idaniloju nipa ẹrọ naa?
Ti o ba n ṣe iṣiro ẹrọ mimu fifọ fun laini iṣelọpọ rẹ, ẹgbẹ imọ-ẹrọ wa le ṣe iranlọwọ fun ọ lati jẹrisi iru ati iṣeto ti o da lori iwọn ọja rẹ, ohun elo, ati awọn ibi-afẹde iṣelọpọ. Firanṣẹ awọn alaye apakan ati pe a yoo dahun pẹlu iṣeduro kan pato - pẹlu itọkasi otitọ ti ọja rẹ ba wa lori ẹrọ ti a ko kọ. Ilé extrusion fe igbáti ero niwon 2002, pẹlu 15 Enginners lori awọn egbe.
Beere iru ẹrọ wo ni ibamu si ọja rẹ →Awọn oriṣi mẹta, ofin kan: ọja naa mu ẹrọ naa. Awọn igo PET lọ si ISBM. Awọn ọrun kekere kongẹ lọ si IBM. Ohun gbogbo miiran - lati awọn igo shampulu si awọn tanki 2000-lita - jẹ ti iṣelọpọ fifun extrusion, pipin laarinlemọlemọfúnatiakojoawọn ẹrọ. Wa ọja rẹ ni tabili wiwa, lẹhinna iwọn ẹrọ naa pẹluyiyan guide.
